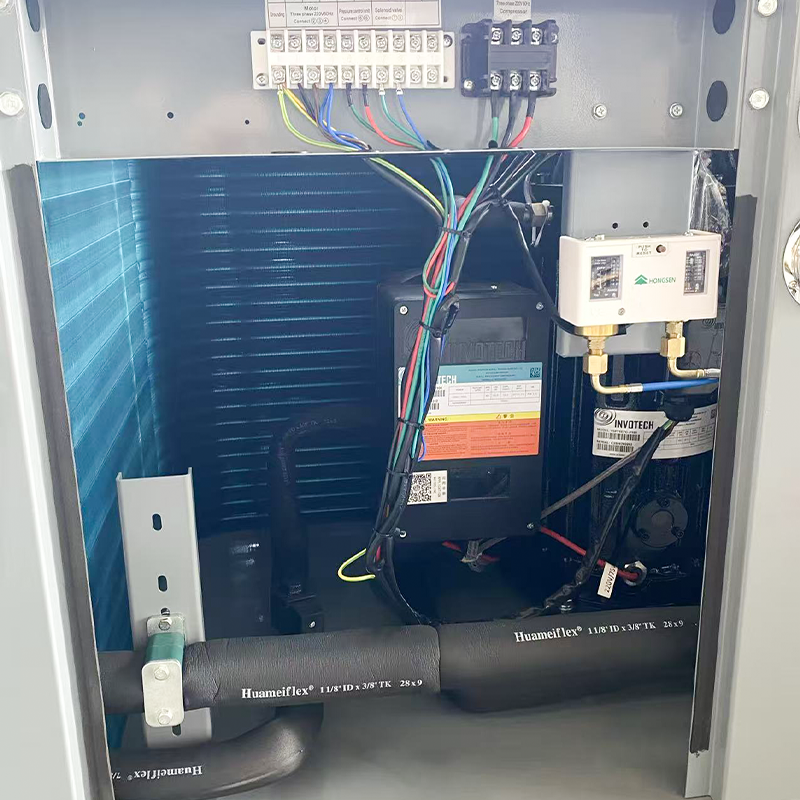

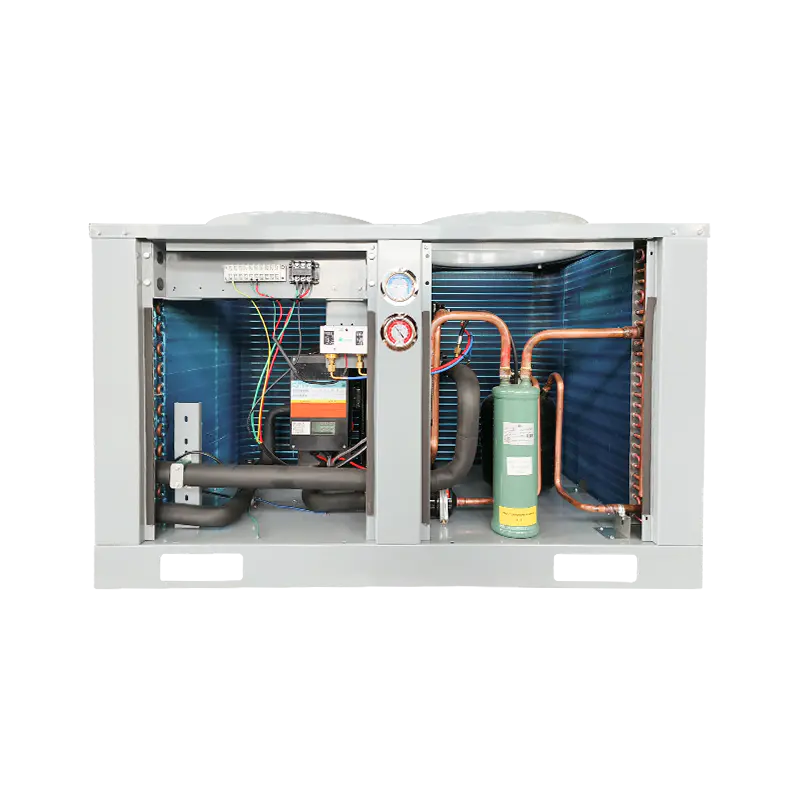

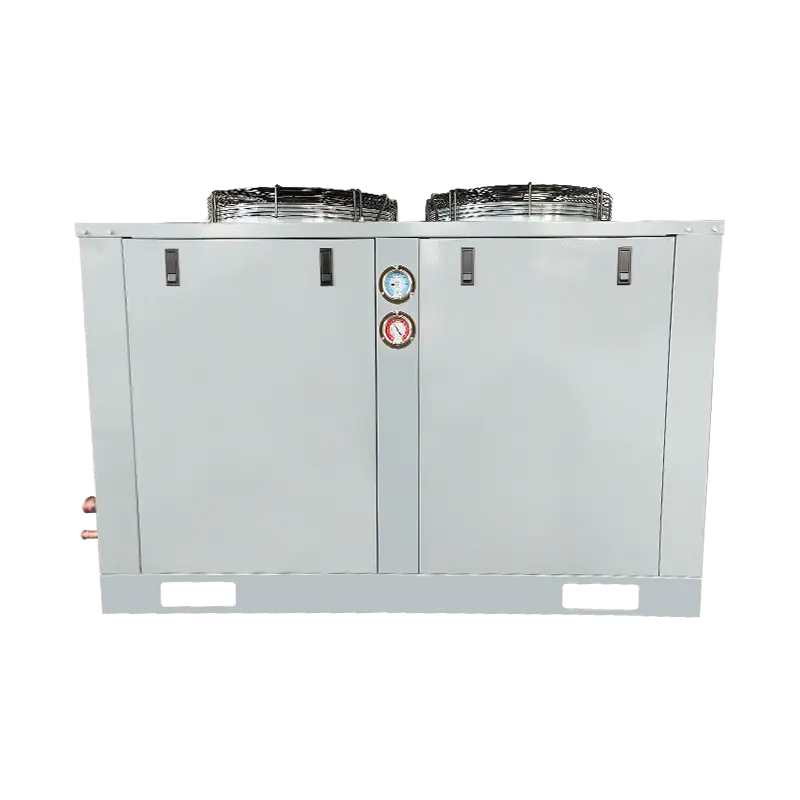

L'unité de condensation à sortie d'air supérieure (utilisant un compresseur Copeland) 8-40HP, alimentée par un compresseur Scroll Copeland fiable, est conçue pour offrir des performances de refroidissement et une efficacité énergétique exceptionnelles dans une large gamme d'applications. Avec des options de puissance allant de 8 CV à 40 CV, cette unité est particulièrement adaptée aux projets de réfrigération de moyenne à grande échelle, tels que les entrepôts frigorifiques, les installations de transformation des aliments, les supermarchés et les centres logistiques. Sa conception de sortie d'air supérieure garantit un fort flux d'air vertical, une excellente dissipation thermique et une installation plus flexible, même dans des environnements complexes. Dotée de la technologie de défilement avancée de Copeland, l'unité offre un fonctionnement stable, des vibrations et un bruit réduits, tout en améliorant considérablement l'efficacité énergétique et en prolongeant la durée de vie. Il prend en charge des plages de température polyvalentes : -20 ~ 10 ℃ pour le refroidissement et la conservation au frais, -40 ~ 0 ℃ pour la surgélation et -40 ~ -5 ℃ pour les applications à très basse température. La construction durable, la disposition compacte et la conception facile d'accès simplifient l'installation et la maintenance, tout en garantissant des performances fiables à long terme dans des conditions exigeantes.
| Modèle d'unité | AOSZFA-4HP | AOSZFA-5HP | AOSZFA-6HP | AOSZFA-8HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-13HP | AOSZFA-15HP | AOSZFA-17HP | |
| Tapez de sortie d'air condensé | Sortie d'air latérale | Sortie d'air supérieure | |||||||||
| Température d'évaporation/Réfrigérant | -40 ℃ ~ 0 ℃/R404A | ||||||||||
| Puissance (V-Ph-Hz) | 200~230/3/60 /380~420/3/60 | ||||||||||
| Compresseur | Tapez | Compresseur Emerson Scroll | |||||||||
| Capacité (P) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 17 | |
| Modèle | ZF13KQE-TF7 | ZF15KQE-TF7 | ZF18KQE-TF7 | ZF25KQE-TF7 | ZF34KQE-TF7 | ZF25KQE-TF7 | ZF34KQE-TF7 | ZF41KQE-TF7 | ZF49KQE-TF7 | ZF54KQE-TF7 | |
| Lame du condenseur et paramètres du moteur | Marque | Orienterer | HaiLe | ||||||||
| Numéro | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Puissance (W) | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 550W | |
| Spécifications des ventilateurs | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 550 | |
| Volume d'air (m³/h) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 8600×2 | |
| Spécification du cuivre du condenseur | 内螺纹Filetage interne | ||||||||||
| Surface de condensation (m²) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 150 | |
| Tube de cuivre du condensateur | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25X21,65) | |
| Volume du réservoir (L) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 15 | |
| Spécifications pour les robinets à soupape et les tuyaux en cuivre soudés | 12 19 Port de connexion fileté | 16 28 Port de connexion de soudage | 16 28 Port de connexion de soudage | 19 35 Port de connexion de soudage | |||||||
| Volume de stockage frigorifique recommandé pour la chambre froide plage de température de 0 ~ -18 C (m³) | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 150~300 | |
| Capacité de refroidissement | Température d'évaporation | Conditions de test : Température de l'air de retour de 20 ℃, degré de sous-refroidissement OK ; Température de condensation 40℃ | |||||||||
| -40 ℃ | 2660 | 3380 | 4080 | 5050 | 6500 | 5050 | 6500 | 8290 | 9960 | 11350 | |
| -30 ℃ | 4270 | 5300 | 6410 | 7910 | 10500 | 7910 | 10500 | 13100 | 15700 | 17900 | |
| -20 ℃ | 6460 | 7930 | 9530 | 11950 | 15700 | 11950 | 15700 | 19400 | 23500 | 26800 | |
| -10 ℃ | 9370 | 11550 | 13800 | 17450 | 22700 | 17450 | 22700 | 28000 | / | / | |
| -5℃ | 11150 | 13750 | 16450 | 20800 | 27100 | 20800 | 27100 | 33400 | / | / | |
| 0℃ | 13100 | 16300 | 19550 | / | / | / | / | / | / | / | |
| Dimensions du produit : longueur × largeur × hauteur (mm) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1444×894×1122 | |
| Dimensions du produit : longueur × largeur × hauteur (mm) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×1290 | 1645×1015×1290 | |
| Dimensions de l'emballage : longueur × largeur × hauteur (mm) | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970×855 | 970×855 | |
| Bruit dB(A) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 63 | |
| Poids net (kg) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| Poids brut (kg) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| Dispositif d'étranglement | Détendeur thermique (fourni par l'utilisateur) | ||||||||||
| Il est recommandé d'utiliser le modèle de détendeur thermique | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| Modèle de refroidisseur d'air recommandé | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| Remarque : Afin de garantir l'effet de refroidissement de l'installation de l'unité, il est recommandé d'utiliser des tuyaux en cuivre dont les spécifications ne sont pas inférieures à celles du refroidisseur d'air. Des tuyaux en cuivre de diamètre variable peuvent être utilisés lors du raccordement au groupe de condensation ! | |||||||||||
| Modèle d'unité | AOSZFIA-4HP | AOSZFIA-5HP | AOSZFIA-6HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-12HP | AOSZFIA-15HP | AOSZFIA-18HP | |
| Tapez de sortie d'air condensé | Sortie d'air latérale | Sortie d'air supérieure | |||||||||
| Température d'évaporation/Réfrigérant | -40 ℃~-5℃/R404A | ||||||||||
| Puissance (V-Ph-Hz) | 380~420/3/50 | ||||||||||
| Compresseur | Tapez | Compresseur Emerson Scroll | |||||||||
| Capacité (P) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 18 | |
| Modèle | ZFI20KQE-TFD | ZF¹23KQE-TFD | ZFI26KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI50KQE-TFD | ZFI59KQE-TFD | ZFI68KQE-TFD | |
| Lame du condenseur et paramètres du moteur | Marque | Orienterer | HaiLe | ||||||||
| Numéro | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Puissance (W) | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| Spécifications des ventilateurs | 500×148 | 500×148 | 500×148 | 500X×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| Volume d'air (m³/h) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| Spécification du cuivre du condenseur | Filetage interne | ||||||||||
| Surface de condensation (m²) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| Tube de cuivre du condensateur | φ9(25X×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | |
| Volume du réservoir (L) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| Spécifications pour les robinets à soupape et les tuyaux en cuivre soudés | 12 19 Port de connexion fileté | 16 28 Port de connexion de soudage | 16 28 Port de connexion de soudage | 19 35 Port de connexion de soudage | 19 42 Port de connexion de soudage | ||||||
| Volume de stockage frigorifique recommandé pour la chambre froide temperature plage de 0 ~ -18 C (m³) | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| Capacité de refroidissement | Température d'évaporation | Conditions de test : Température de l'air de retour de 20 ℃, degré de sous-refroidissement OK ; Température de condensation 40℃ | |||||||||
| -40 ℃ | 3270 | 4790 | 5120 | 6320 | 7250 | 6320 | 7250 | 8700 | 10600 | 12050 | |
| -30 ℃ | 5010 | 6240 | 7360 | 9310 | 10700 | 9310 | 10700 | 12450 | 15150 | 17200 | |
| -20 ℃ | 7270 | 8750 | 10450 | 13200 | 15100 | 13200 | 15100 | 17850 | 21800 | 24700 | |
| -10 ℃ | 10200 | 12200 | 14600 | 17850 | 20500 | 17850 | 20500 | 24500 | 29800 | / | |
| -5℃ | 11950 | 14250 | 17100 | 20500 | 23500 | 20500 | 23500 | 28100 | 34200 | / | |
| 0℃ | 13950 | 16500 | 19950 | / | / | / | / | / | / | / | |
| Dimensions du produit : longueur × largeur × hauteur (mm) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| Dimensions du produit : longueur × largeur × hauteur (mm) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645×900×1170 | 1645×1015×1290 | 1830×1200×1390 | |
| Dimensions de l'emballage : longueur × largeur × hauteur (mm) | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970×855 | 970×860 | |
| Bruit dB(A) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| Poids net (kg) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| Poids brut (kg) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| Dispositif d'étranglement | Détendeur thermique (fourni par l'utilisateur) | ||||||||||
| Il est recommandé d'utiliser le modèle de détendeur thermique | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| Modèle de refroidisseur d'air recommandé | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| Remarque : Afin de garantir le bon effet de l'installation de l'unité, il est recommandé d'utiliser des tuyaux en cuivre dont les spécifications ne sont pas inférieures à celles du refroidisseur d'air. Des tuyaux en cuivre de diamètre variable peuvent être utilisés lors du raccordement à l'unité de condensation ! | |||||||||||
