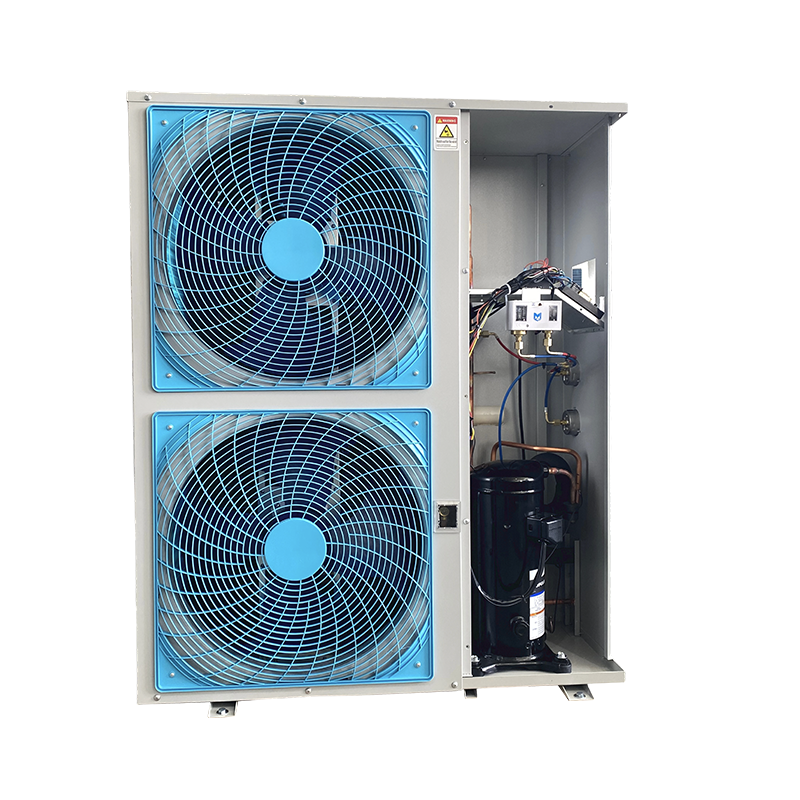

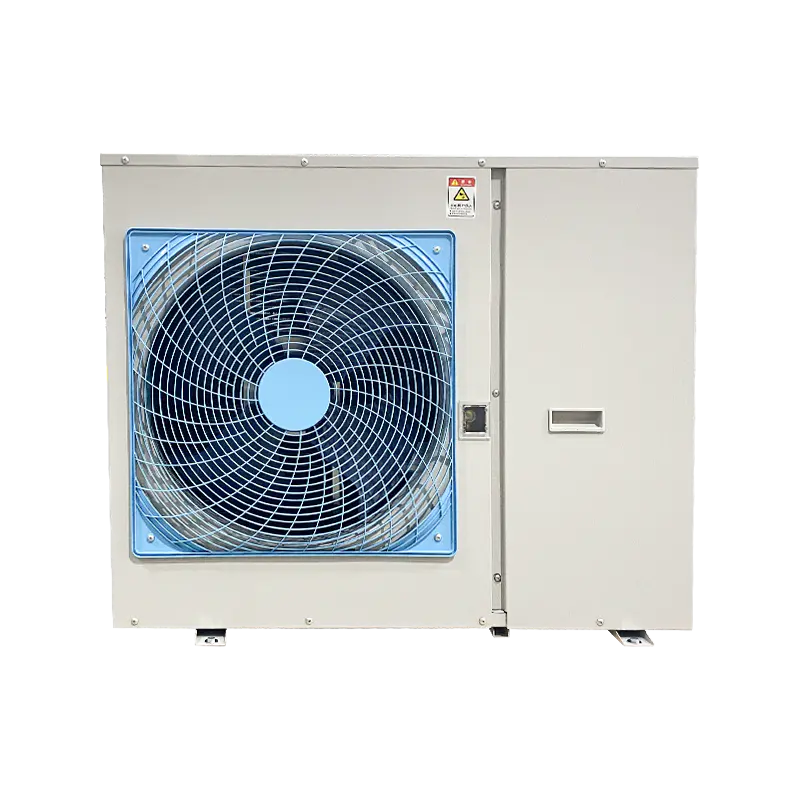

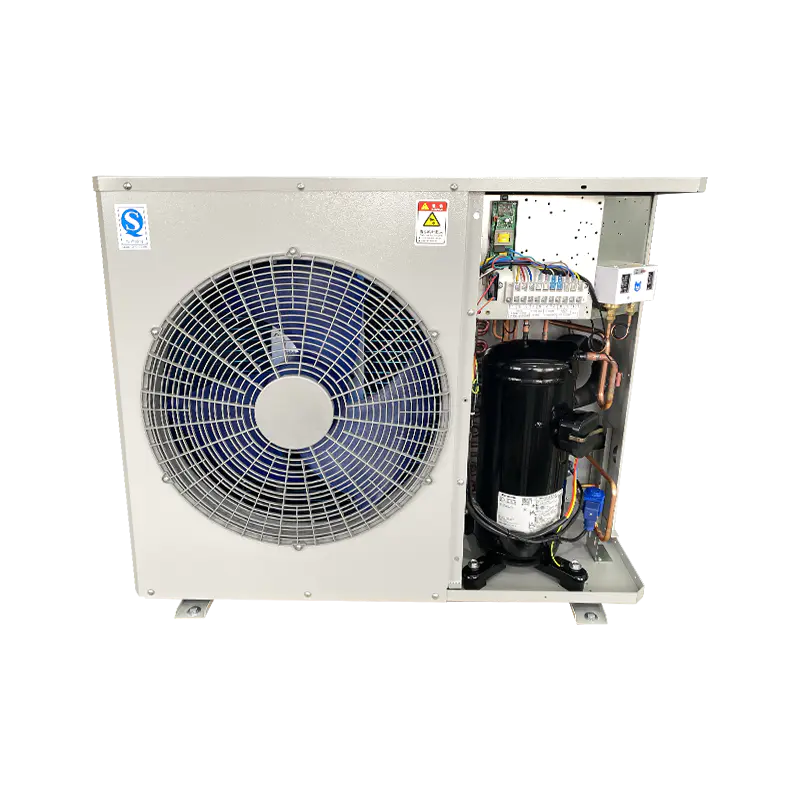

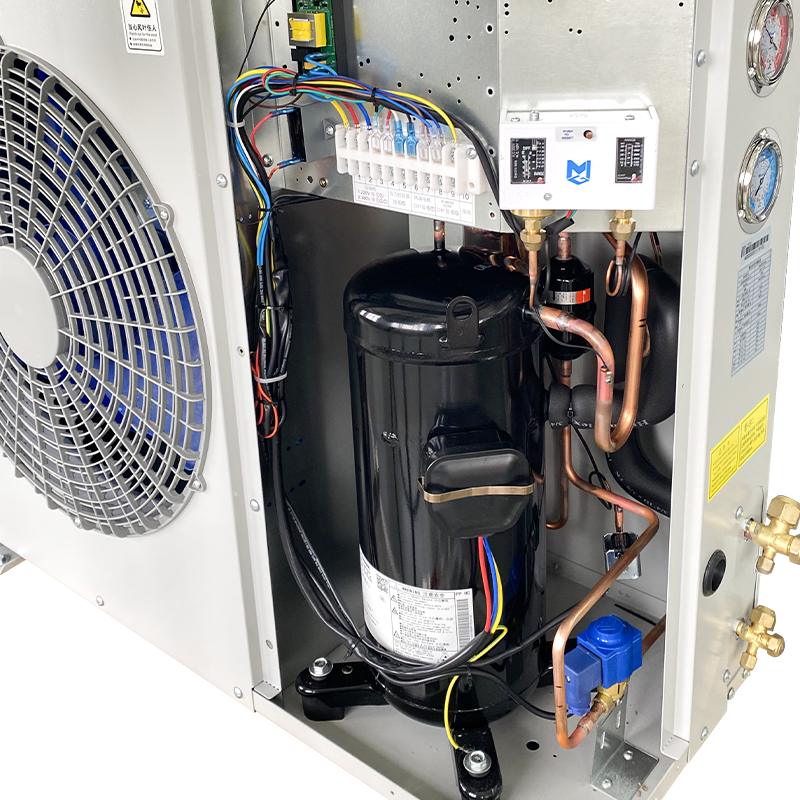

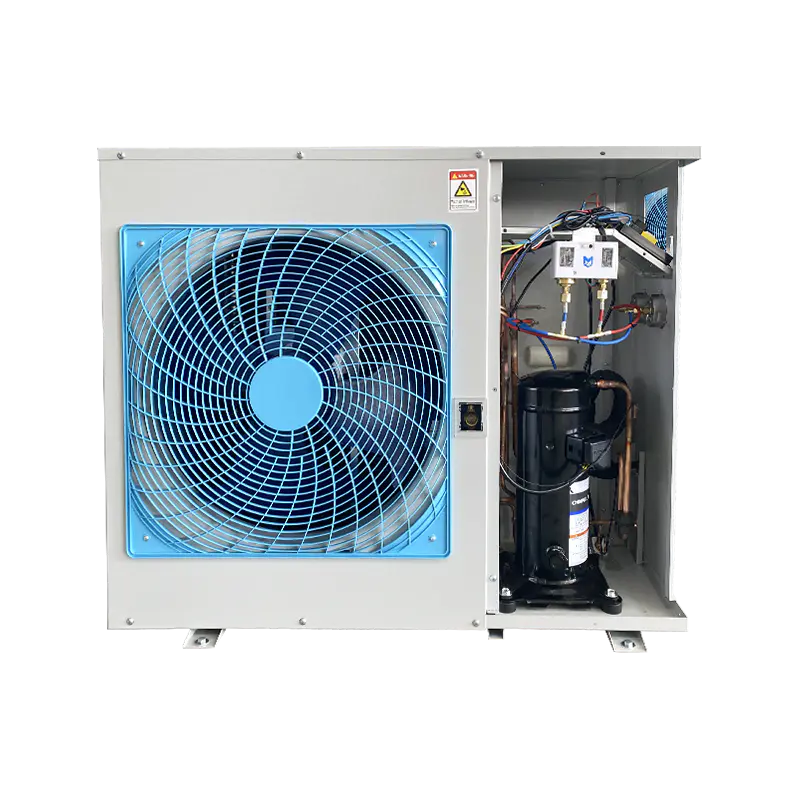

L'UNITÉ DE CONDENSATION À SORTIE D'AIR LATÉRALE (utilisant un compresseur Copeland) 2-20HP, alimentée par des compresseurs Copeland scroll hautes performances, est conçue pour fournir des solutions de refroidissement fiables, efficaces et stables dans une large gamme d'applications. Avec des options de puissance allant de 2 CV à 20 CV, cette unité offre une polyvalence exceptionnelle pour répondre à différentes demandes de projets, que ce soit pour l'entreposage frigorifique, la transformation des aliments ou la réfrigération logistique. Sa conception de sortie d'air latérale améliore la circulation de l'air, améliore l'efficacité de l'échange thermique et rend l'installation plus flexible dans les espaces confinés. Conçu pour fonctionner dans diverses conditions, l'unité prend en charge plusieurs plages de température : -20 ~ 10 ℃, adaptée aux applications de conservation et de refroidissement ; -40 ~ 0 ℃ pour les besoins de surgélation ; et -40 ~ -5 ℃ pour les environnements à très basse température. En adoptant la technologie de défilement avancée de Copeland, il garantit un fonctionnement fluide, une réduction des vibrations et une efficacité énergétique supérieure, se traduisant par des coûts de fonctionnement réduits et une durée de vie plus longue. La structure compacte, la disposition réfléchie et la construction durable simplifient la maintenance tout en garantissant une fiabilité à long terme. Cette unité de condensation est non seulement très performante, mais également un investissement intelligent, offrant des performances de refroidissement constantes, un fonctionnement stable même dans des conditions difficiles et une valeur maximale pour les clients à la recherche de solutions de réfrigération fiables et économes en énergie. Que ce soit dans les supermarchés, les entrepôts frigorifiques, les industries alimentaires ou les chaînes logistiques, il offre un refroidissement puissant, une efficacité énergétique et une tranquillité d'esprit dans chaque application.
| Modèle d'unité | AOSZGA-2HP | AOSZGA-3HP | AOSZGA-4HP | AOSZGA-5HP AOSZGA-6HP | AOSZGA-8HP | AOSZGA-10HP | AOSZGA-8HP | AOSZGA-10HP | AOSZGA-13HP | AOSZGA-15HP | AOSZGA-20HP | ||
| Tapez de sortie d'air condensé | Sortie d'air latérale | Sortie d'air supérieure | |||||||||||
| Température d'évaporation/Réfrigérant | -20 ℃ ~ 10 ℃/R404A | ||||||||||||
| Puissance (V-Ph-Hz) | 380~420/3/50 | ||||||||||||
| Compresseur | Tapez | Compresseur Emerson Scroll | |||||||||||
| Capacité (P) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 20 | |
| Modèle | ZB15KQE-TFD | ZB21KQE-TFD | ZB29KQE-TFD | ZB38KQE-TFD | ZB45KQE-TFD | ZB58KQE-TFD | ZB76KQE-TFD | ZB58KQE-TFD | ZB76KQE-TFD | ZB95KQE-TFD | ZB114KQE-TFD | ZB130KQE-TFD | |
| Lame du condenseur et paramètres du moteur | Marque | Orientererer | HaiLe | ||||||||||
| Numéro | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Puissance (W) | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| Spécifications des ventilateurs | 480X153 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| Volume d'air (m³/h) | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| Spécification du cuivre du condenseur | Filetage interne | ||||||||||||
| Surface de condensation (m²) | 11 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| Tube de cuivre du condensateur | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | |
| Volume du réservoir (L) | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| Spécifications pour les robinets à soupape et les tuyaux en cuivre soudés | 6 12 Threaded connection | 10 16 Port de connexion fileté | 12 19 Port de connexion fileté | 16 28 Port de connexion de soudage | 16 28 Port de connexion de soudage | 19 35 Port de connexion de soudage | 19 42 Connexion à souder | ||||||
| Volume de stockage frigorifique recommandé pour la chambre froide plage de température de 0 ~ -18 C (m³) | 10~15 | 20~50 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| Capacité de refroidissement | Température d'évaporation | Conditions de test : Température de l'air de retour de 20 ℃, degré de sous-refroidissement OK ; Température de condensation 40℃ | |||||||||||
| -20 ℃ | 2470 | 3810 | 5170 | 6520 | 7630 | 9710 | 13300 | 9710 | 13300 | 16050 | 18850 | 21100 | |
| -15 ℃ | 3080 | 4660 | 6320 | 7970 | 9340 | 12200 | 16400 | 12200 | 16400 | 20200 | 23700 | 26000 | |
| -10 ℃ | 3780 | 5650 | 7660 | 9660 | 11300 | 14900 | 19900 | 14900 | 19900 | 24600 | 29100 | 31500 | |
| -5℃ | 4570 | 6780 | 9200 | 11600 | 13600 | 17950 | 23900 | 17950 | 23900 | 29400 | 35100 | 37800 | |
| 0℃ | 5480 | 8090 | 10950 | 13850 | 16200 | 21400 | 28500 | 21400 | 28500 | 34900 | 42000 | 45000 | |
| 10℃ | 7680 | 11250 | 15300 | 19300 | 22600 | 29800 | 39500 | 29800 | 39500 | 48500 | 58500 | 62600 | |
| Dimensions du produit : longueur × largeur × hauteur (mm) | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| Dimensions de l'emballage : longueur × largeur × hauteur (mm) | 1120x450x695 | 1120x450x955 | 1120x450x955 | 1120x450x1360 | 1120x450x1360 | 1350X490X1510 | 1350X490X1510 | 1580X880X1180 | 1530X880X1090 | 1645X900X1170 | 1645X1015X1290 | 1830X1200X1390 | |
| Longueur d'installation × largeur (mm) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x860 | |
| Bruit dB(A) | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| Poids net (kg) | 48 | 71 | 75 | 90 | 99 | 122 | 129 | / | | | / | / | / | |
| Poids brut (kg) | 55 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| Dispositif d'étranglement | Détendeur thermique (fourni par l'utilisateur) | ||||||||||||
| Il est recommandé d'utiliser le modèle de détendeur thermique | TES24# | TES26# | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| Modèle de refroidisseur d'air recommandé | HS401AD02.5 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | HS504AD16.5 | HS504AD20.8 | |
| Remarque : Afin de garantir l'effet de refroidissement de l'installation de l'unité, il est recommandé d'utiliser des tuyaux en cuivre dont les spécifications ne sont pas inférieures à celles du refroidisseur d'air. Des tuyaux en cuivre de diamètre variable peuvent être utilisés lors du raccordement au groupe de condensation ! | |||||||||||||
| Modèle d'unité | AOSZFA-2HP | AOSZFA-3HP | AOSZFA-4HP | AOSZFA-5HP | AOSZFA-6HP | AOSZFA-8HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-13HP | AOSZFA-15HP | AOSZFA-17HP | |
| Tapez de sortie d'air condensé | Sortie d'air latérale | Sortie d'air supérieure | |||||||||||
| Température d'évaporation/Réfrigérant | -40℃~0℃/R404A | ||||||||||||
| Puissance (V-Ph-Hz) | 380~420/3/50 | ||||||||||||
| Compresseur | Tapez | Compresseur Emerson Scroll | |||||||||||
| Capacité (P) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 17 | |
| Modèle | ZF06KQE-TFD | ZF09KQE-TFD | ZF13KQE-TFD | ZF15KQE-TFD | ZF18KQE-TFD | ZF25KQE-TFD | ZF34KQE-TFD | ZF25KQE-TFD | ZF34KQE-TFD | ZF41KQE-TFD | ZF49KQE-TFD | ZF54KQE-TFD | |
| Lame du condenseur et paramètres du moteur | Marque | Orientererer | HaiLe | ||||||||||
| Numéro | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Puissance (W) | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 550W | |
| Spécifications des ventilateurs | 480×153 | 500×148 | 500×148 | 500×148 | 500X148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 550 | |
| Volume(m³/h) | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 8600×2 | |
| Spécification du cuivre du condenseur | Filetage interne | ||||||||||||
| Surface de condensation (m²) | 11 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 150 | |
| Tube de cuivre du condensateur | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | |
| Volume du réservoir (L) | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 15 | |
| Spécifications pour les robinets à soupape et les tuyaux en cuivre soudés | 6 12 Fileté connection port | 10 16 Port de connexion fileté | 12 19 Port de connexion fileté | 16 28 Port de connexion de soudage | 16 28 Port de connexion de soudage | 19 35 Port de connexion de soudage | |||||||
| Volume de stockage frigorifique recommandé pour la chambre froide plage de température de 0 ~ -18 C (m³) | 10~15 | 20~50 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 150~300 | |
| Capacité de refroidissement(W) | Température d'évaporation | Conditions de test : température de l'air de retour de 20 ℃, degré de sous-refroidissement de 0 K ; température de condensation 40 ℃ | |||||||||||
| -40℃ | 1160 | 1560 | 2240 | 2730 | 3370 | 4190 | 5430 | 4190 | 5430 | 6880 | 8270 | 9070 | |
| -30 ℃ | 1820 | 2470 | 3570 | 4390 | 5300 | 6580 | 8750 | 6580 | 8750 | 10900 | 13050 | 14300 | |
| -20 ℃ | 2720 | 3690 | 5400 | 6630 | 7890 | 9980 | 13100 | 9980 | 13100 | 16100 | 19550 | 21400 | |
| -10 ℃ | 3940 | 5360 | 7850 | 9670 | 11450 | 14200 | 19000 | 14200 | 19000 | 23200 | / | / | |
| -5℃ | 4700 | 6390 | 9350 | 11550 | 13700 | 16600 | 22600 | 16600 | 22600 | 27700 | / | / | |
| 0℃ | 5570 | 7580 | 11050 | 13700 | 16300 | / | / | / | / | / | / | / | |
| Dimensions du produit : longueur × largeur × hauteur (mm) | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×102 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1444×894×1122 | |
| Dimensions de l'emballage : longueur × largeur × hauteur (mm) | 1120x450x695 | 1120x450x955 | 1120x450x955 | 1120×450x1360 | 1120x450x1360 | 1350X490X1510 | 1350X490X1510 | 1580X880X1180 | 1530X880X1090 | 1645X900X1170 | 1645X1015X1290 | 1645X1015X1290 | |
| Longueur d'installation × largeur (mm) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x855 | |
| Bruit dB(A) | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 63 | |
| Poids net (kg) | 48 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| Poids brut (kg) | 55 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| Dispositif d'étranglement | Détendeur thermique (fourni par l'utilisateur) | ||||||||||||
| Il est recommandé d'utiliser le modèle de détendeur thermique | TES24# | TES26# | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| Modèle de refroidisseur d'air recommandé | HS401AJ01.8 | HS401AJ02.5 | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| Remarque : Afin de garantir l'effet de refroidissement de l'installation de l'unité, il est recommandé d'utiliser des tuyaux en cuivre dont les spécifications ne sont pas inférieures à celles du refroidisseur d'air. Des tuyaux en cuivre de diamètre variable peuvent être utilisés lors du raccordement au groupe de condensation ! | |||||||||||||
| Modèle d'unité | AOSZFIA-4HP | AOSZFIA-5HP | AOSZFIA-6HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-12HP | AOSZFIA-15HP | AOSZFIA-18HP | |
| Tapez de sortie d'air condensé | Sortie d'air latérale | Sortie d'air supérieure | |||||||||
| Température d'évaporation/Réfrigérant | -40 ℃ ~ -5 ℃/R404A | ||||||||||
| Puissance (V-Ph-Hz) | 380~420/3/50 | ||||||||||
| Compresseur | Tapez | Compresseur Emerson Scroll | |||||||||
| Capacité (P) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 18 | |
| Modèle | ZFI20KQE-TFD | ZFI23KQE-TFD | ZFI26KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI50KQE-TFD | ZFI59KQE-TFD | ZFI68KQE-TFD | |
| Lame du condenseur et paramètres du moteur | Marque | Orientererer | HaiLe | ||||||||
| Numéro | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Puissance (W) | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| Spécifications des ventilateurs | 500×148 | 500×148 | 500×148 | 500×148 | 500X148 | 450 | 500 | 500 | 550 | 600 | |
| Volume d'air (m³/h) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| Spécification du cuivre du condenseur | Filetage interne | ||||||||||
| Surface de condensation (m²) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| Tube de cuivre du condensateur | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | |
| Volume du réservoir (L) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| Spécifications pour les robinets à soupape et les tuyaux en cuivre soudés | 12 19 Port de connexion fileté | 16 28 Port de connexion de soudage | 16 28 Port de connexion de soudage | 19 35 Port de connexion de soudage | 19 42 Connexion à souder | ||||||
| Volume de stockage frigorifique recommandé pour la chambre froide temperature plage de 0 ~ -18 C (m³) | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| Capacité de refroidissement(W) | Température d'évaporation | Conditions de test : température de l'air de retour de 20 ℃, degré de sous-refroidissement de 0 K ; température de condensation 40 ℃ | |||||||||
| -40℃ | 3270 | 4790 | 5120 | 6320 | 7250 | 6320 | 7250 | 8700 | 10600 | 12050 | |
| -30 ℃ | 5010 | 6240 | 7360 | 9310 | 10700 | 9310 | 10700 | 12450 | 15150 | 17200 | |
| -20 ℃ | 7270 | 8750 | 10450 | 13200 | 15100 | 13200 | 15100 | 17850 | 21800 | 24700 | |
| -10 ℃ | 10200 | 12200 | 14600 | 17850 | 20500 | 17850 | 20500 | 24500 | 29800 | / | |
| -5℃ | 11950 | 14250 | 17100 | 20500 | 23500 | 20500 | 23500 | 28100 | 34200 | / | |
| 0℃ | 13950 | 16500 | 19950 | / | / | / | / | / | / | / | |
| Dimensions du produit : longueur × largeur × hauteur (mm) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| Dimensions de l'emballage : longueur × largeur × hauteur (mm) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645X900X1170 | 1645×1015×1290 | 1830×1200×1390 | |
| Longueur d'installation X largeur (mm) | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x860 | |
| Bruit dB(A) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| Poids net (kg) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| Poids brut (kg) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| dispositif d'étranglement | Détendeur thermique (fourni par l'utilisateur) | ||||||||||
| Il est recommandé d'utiliser le modèle de détendeur thermique | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| Modèle de refroidisseur d'air recommandé | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| Remarque : Afin de garantir l'effet de refroidissement de l'installation de l'unité, il est recommandé d'utiliser des tuyaux en cuivre dont les spécifications ne sont pas inférieures à celles du refroidisseur d'air. Des tuyaux en cuivre à diamètre variable peuvent être utilisés lors du raccordement au groupe de condensation ! | |||||||||||
